製品・サービス製品情報量産ラインにおける検査・計測において、
精度向上と効率化を両立するANALYZERの製品をご紹介します。

内径欠陥検査

ANALYZERⅢ Φ2.3

検査可能な内径目安:Φ4mm~Φ20mm

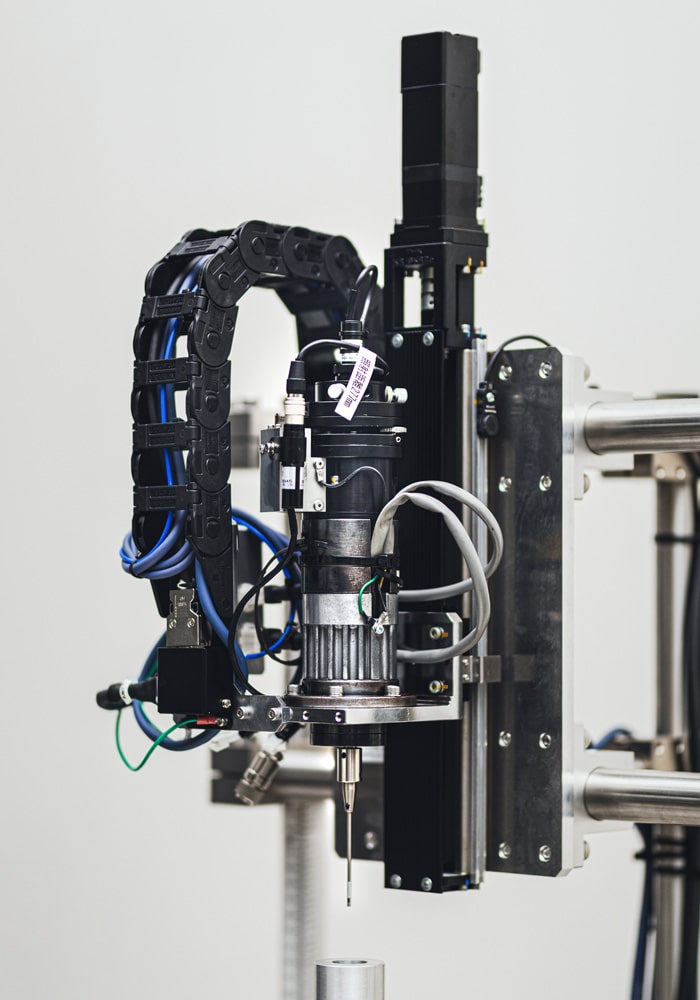

装置にセットされたANALYZERⅢ φ2.3
内径欠陥検査

ANALYZERⅢ Φ2.3

検査可能な内径目安:Φ4mm~Φ20mm

検査対象穴径がΦ4mm以上の極細の内径検査モデルです。
量産ラインに対応するため検査精度・検査スピード・耐久性・ロバスト性を高めた内径検査装置です。

Solutionこのような課題を解決します

  • 人件費の削減ができます。
  • 数値基準のため品質が安定します。
  • 過剰品質による過剰NG品を防ぐことが可能です。
  • 圧倒的な検査時間の短縮で業務の効率化が可能です。

Specification製品仕様

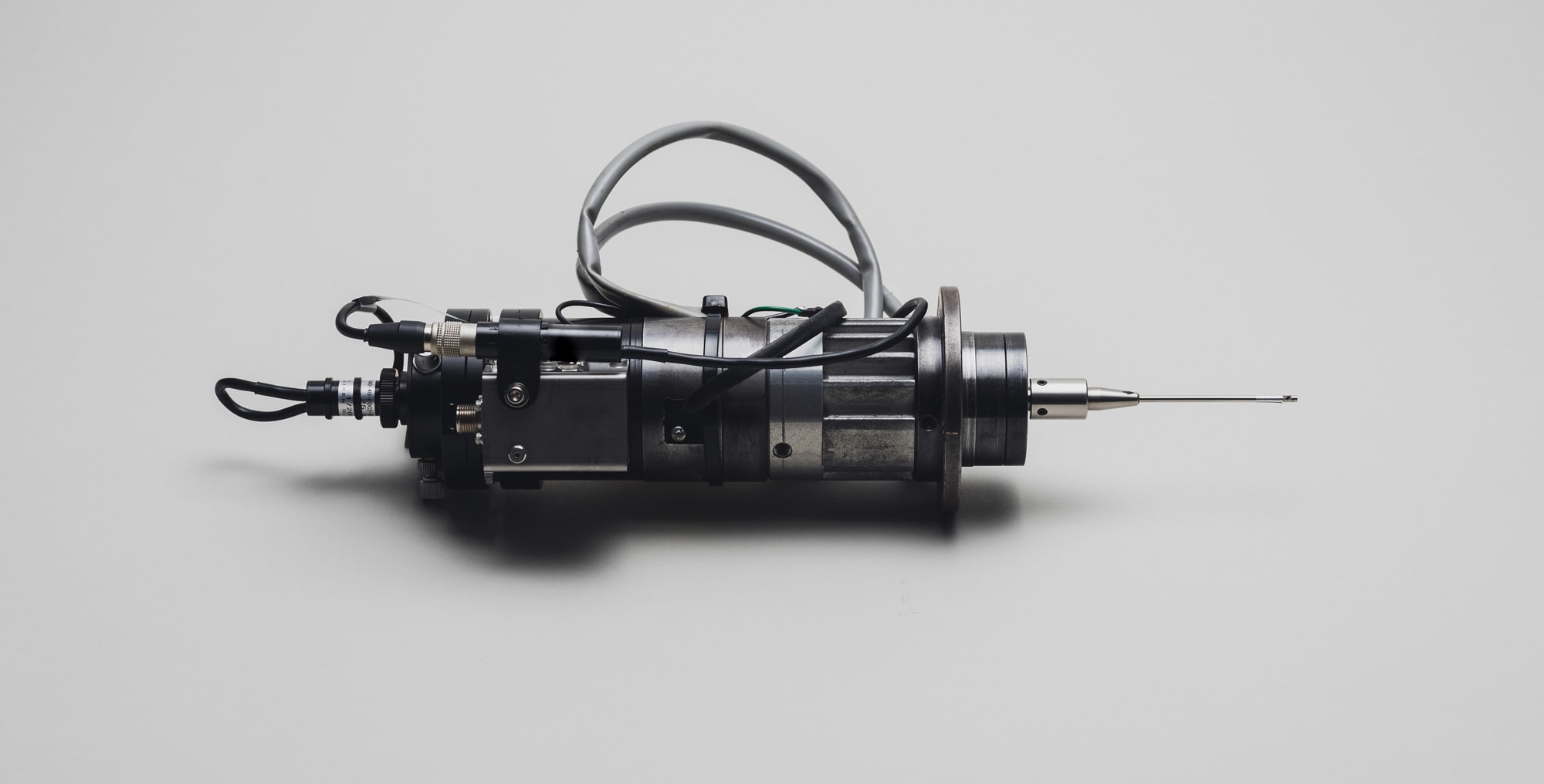

ANALYZERⅢ φ2.3の単品写真

装置仕様

型式 SG-LSDC-2.3-50-10K-STD
方式 光学スキャニング方式
光源 赤色半導体レーザー(波長640nm 最大40mW)
レーザークラス クラス3B
検出成分 直接光
対象口径 Φ4mm~
回転数 10,000rpm
有効測定長 50mm
最小検出サイズ 0.2mm
検査速度の目安 約3秒 ※測定長50mm、分解能0.1mmの場合
サンプリング周波数 ~2,400kHz
電源 100、200V

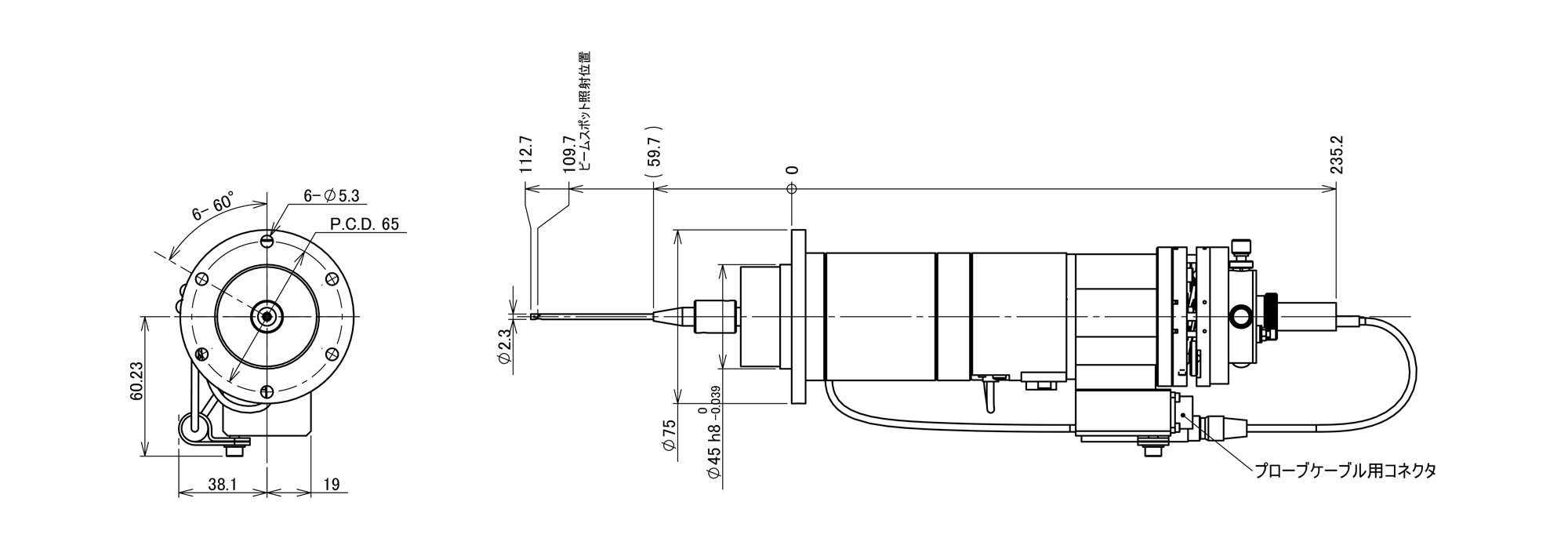

概略図面

ANALYZERⅢ φ2.3の図面

Feature製品特徴

非破壊/非接触でワーク内径を高速にスキャンし欠陥を検査します。

Φ4mm以上の細い穴の検査に適しています。

目視では検査が非常に難しい細い加工穴やネジ穴の検査に有効です。

Flow導入フロー

お客さまによって具体的なフローや詳細な納期は異ってきますのであくまでも目安となりますが、お問い合わせからご契約、そして運用開始までの導入における基本的なフローにつきましてご案内ページをご用意しています。ぜひ導入フローページもご覧ください。

Price価格

当社製品は直販を行っておりません。販売会社さまを通してのご購入となります。お見積をご希望の場合、お問い合わせフォームから必要事項をご記入の上、送信してください。後日、営業担当者より販売会社様経由で概算見積を提示させていただきます。
