製品・サービス製品情報量産ラインにおける検査・計測において、
精度向上と効率化を両立するANALYZERの製品をご紹介します。

外径欠陥検査

ANALYZERⅢ LSRA(外径用)

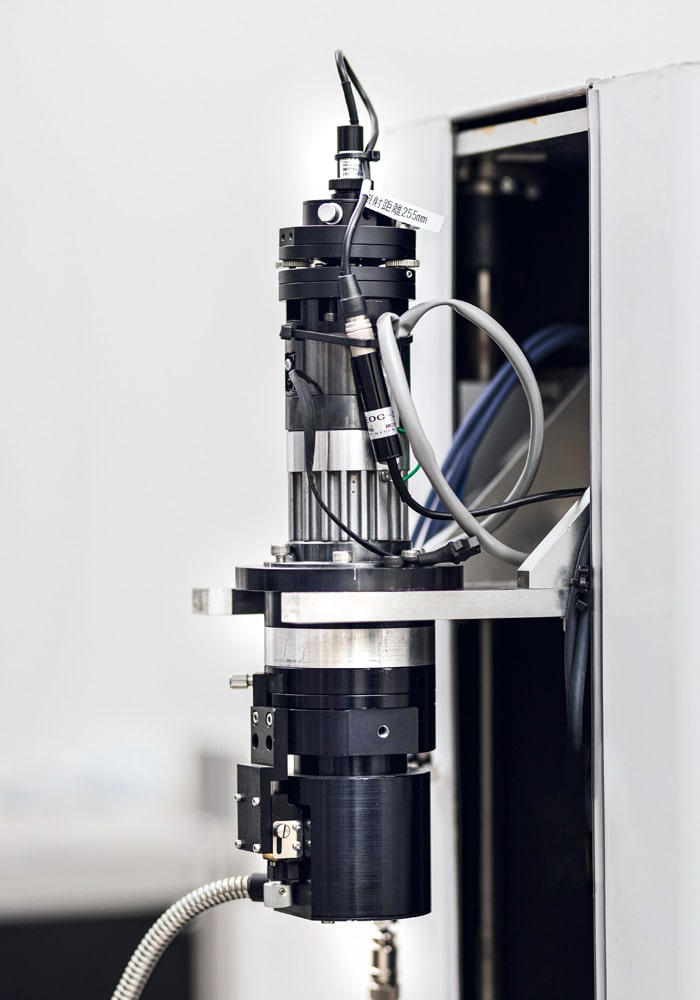

装置にセットされたANALYZERⅢ LSRA(外径用)
外径欠陥検査

ANALYZERⅢ LSRA(外径用)

ワークを固定したまま、ワーク外壁を検査するモデルです。
量産ラインに対応するため検査精度・検査スピード・耐久性・ロバスト性を高めた外径検査装置です。

Solutionこのような課題を解決します

  • 人件費の削減ができます。
  • 数値基準のため品質が安定します。
  • 過剰品質による過剰NG品を防ぐことが可能です。
  • 圧倒的な検査時間の短縮で業務の効率化が可能です。

Specification製品仕様

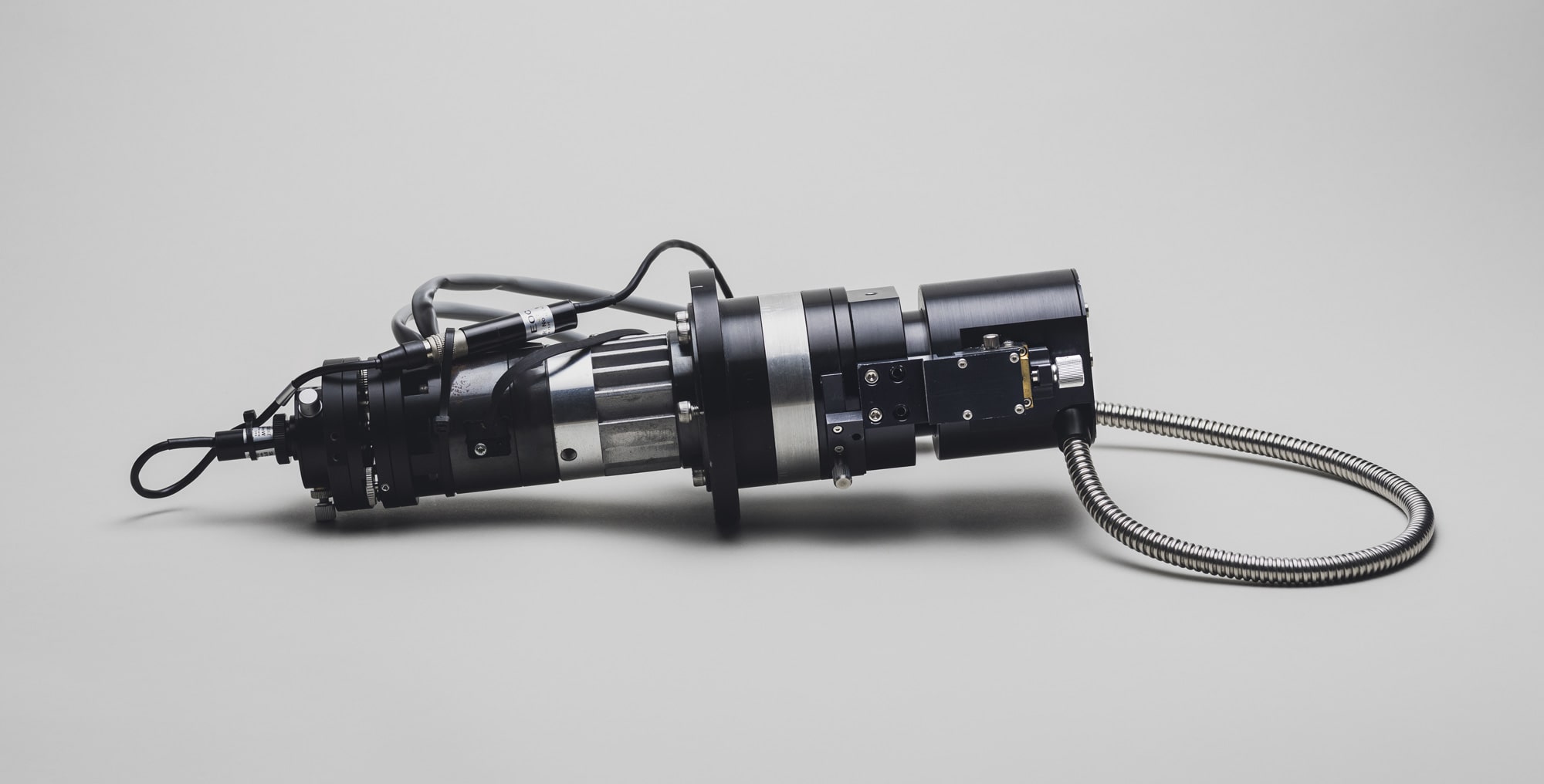

ANALYZERⅢ LSRA(外径用)の単品写真

装置仕様

型式 SG-LSRA
方式 光学スキャニング方式
光源 赤色半導体レーザー(波長640nm 最大40mW)
レーザークラス クラス3B
検出成分 直接光
対象口径 Φ20mm~30mm
回転数 15,000rpm
有効測定長 ~L40mm
最小検出サイズ 0.2mm
検査速度の目安 約4秒 ※測定長100mm、分解能0.1mmの場合
サンプリング周波数 ~2,400kHz
電源 100、200V

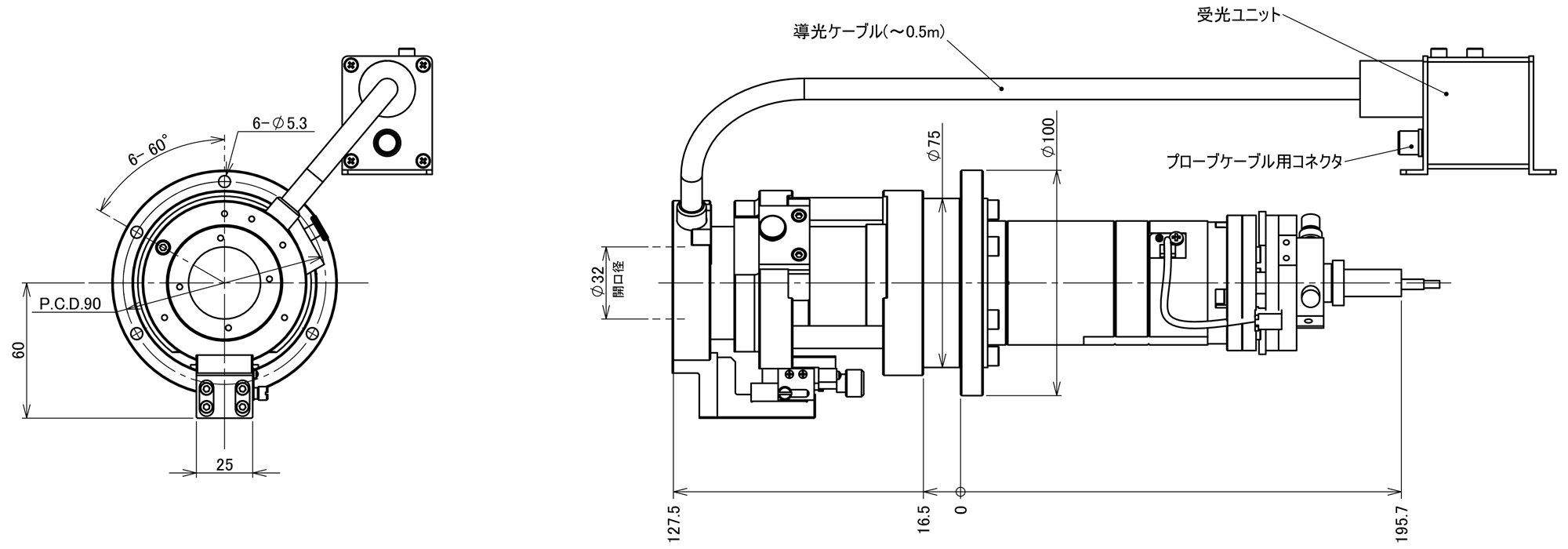

概略図面

ANALYZERⅢ LSRA(外径用)の図面

Feature製品特徴

非破壊/非接触でワーク外径を高速にスキャンし欠陥を検査します。

ワーク回転タイプ(SG-LSGD)に比べ、大幅な検査時間の短縮が可能です。

Price価格

当社製品は直販を行っておりません。販売会社さまを通してのご購入となります。お見積をご希望の場合、お問い合わせフォームから必要事項をご記入の上、送信してください。後日、営業担当者より販売会社様経由で概算見積を提示させていただきます。
