製品・サービス製品情報量産ラインにおける検査・計測において、
精度向上と効率化を両立するANALYZERの製品をご紹介します。

ANALYZER mini

検査可能な内径目安:Φ6mm~Φ50mm

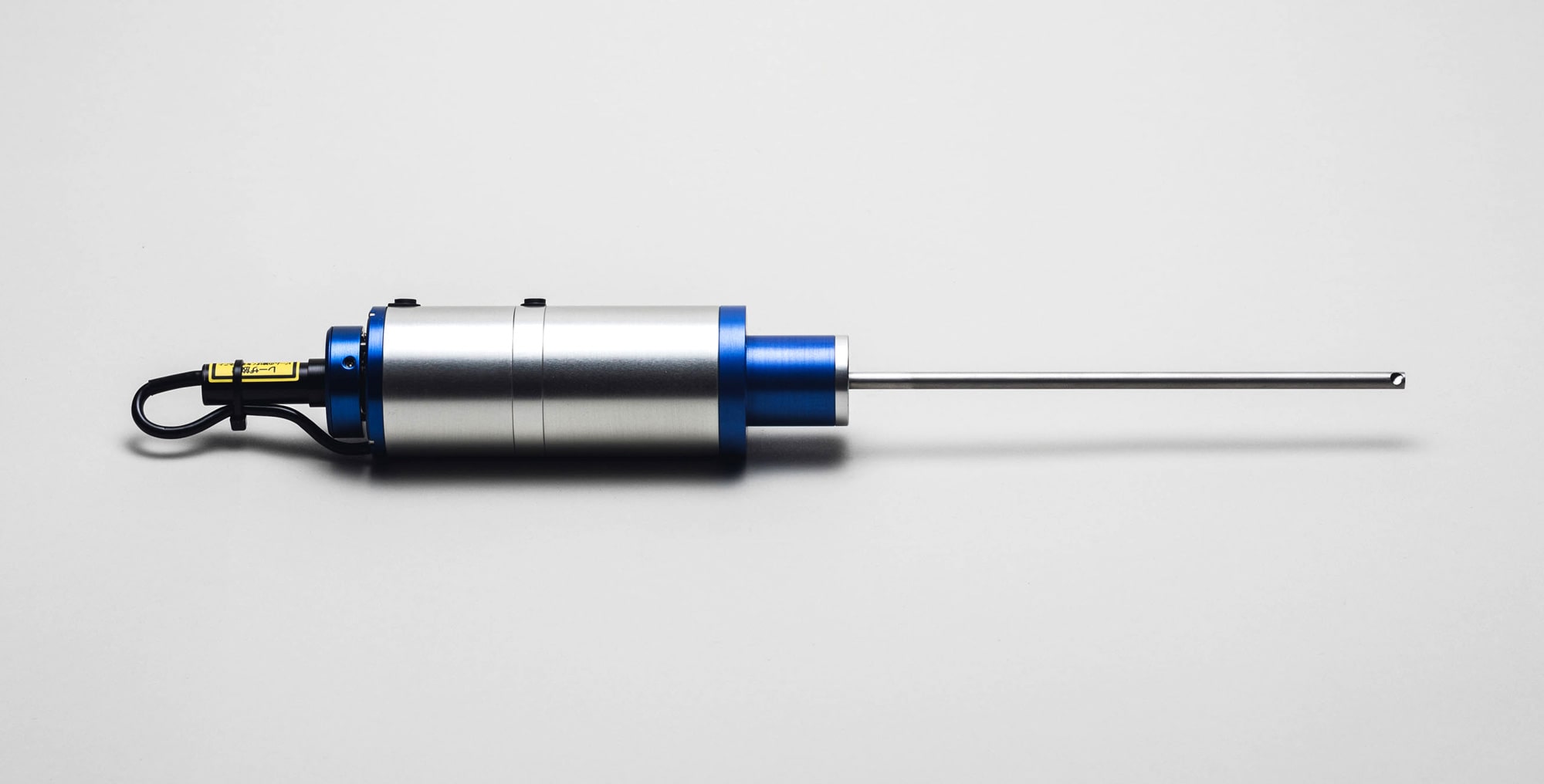

ANALYZER miniの単品写真

ANALYZER mini

検査可能な内径目安:Φ6mm~Φ50mm

自動検査のエントリーモデル。ANALYZER miniはANALYZER3のベーシックな機能に特化した導入しやすい価格帯の製品です。
検査可否の見極め検証や、量産前のトライ用装置として、Low Costで気軽に自動検査のトライができます。

ANALYZER miniの単品写真

Solutionこのような課題を解決します

  • 検査を自働化したいけど、予算がない、人がいない、活用できるか不安・・・などの自動検査導入のハードルを下げます。
  • IoTによるデータ活用と遠隔立上げ支援が可能です。
  • 川上/川下企業で異なりがちな品質規格が、同じ部品なら同じ規格で検査できます。

Specification製品仕様

ANALYZER miniの単品写真

装置仕様

型式 SG-MK2B
方式 レーザスキャン式
光源 赤色半導体レーザー(波長640nm 最大80mW)
レーザークラス クラス3B
検出成分 散乱光
対象口径 Φ5-L150モデル(Φ6mm~Φ50mm)
回転数 3,000rpm
有効測定長 150mm
最小検出サイズ 0.2mm
検査速度の目安 約20秒 ※測定長100mm、分解能0.1mm
サンプリング周波数 1MHz
電源 100V

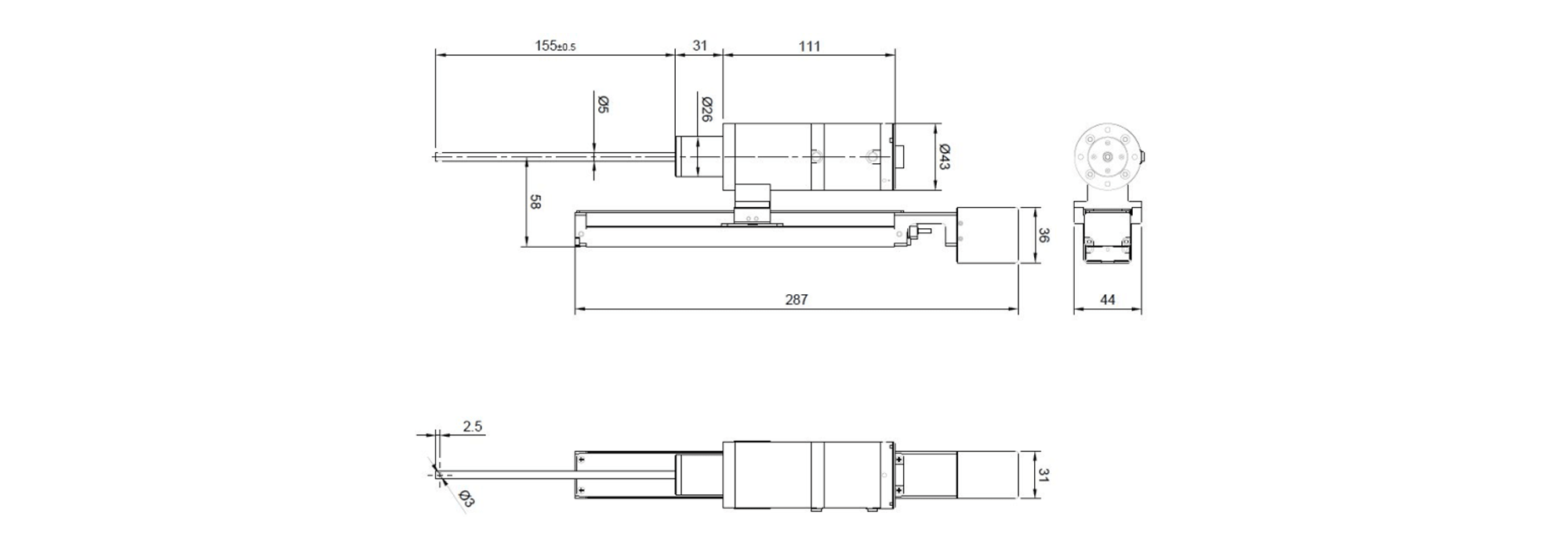

概略図面

ANALYZER miniの図面

Feature製品特徴

ローコストで導入可能です。

卓上サイズですので場所を取りません。

届いたその日にすぐ使えます。

After service故障対応・アフターサービス

1年保証。2年目以降はサービスパックに加入いただきます。
※販売商社により異なる場合があります

Flow導入フロー

お客さまによって具体的なフローや詳細な納期は異ってきますのであくまでも目安となりますが、お問い合わせからご契約、そして運用開始までの導入における基本的なフローにつきましてご案内ページをご用意しています。ぜひ導入フローページもご覧ください。

Price価格

当社製品は直販を行っておりません。販売会社さまを通してのご購入となります。お見積をご希望の場合、お問い合わせフォームから必要事項をご記入の上、送信してください。後日、営業担当者より販売会社様経由で概算見積を提示させていただきます。
